1-Wire

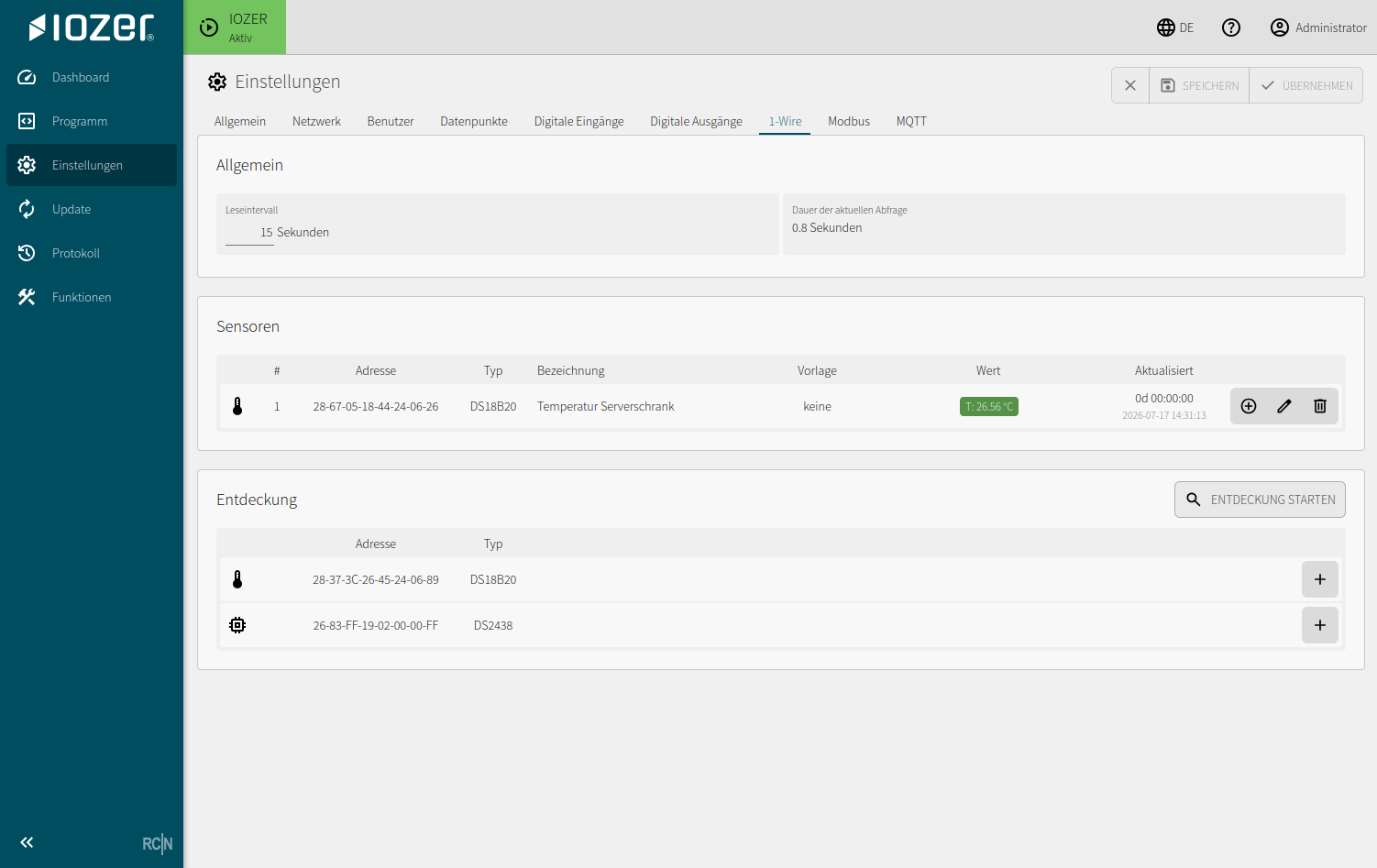

Die Registerkarte 1-Wire verwaltet die angeschlossenen 1-Wire-Sensoren und das Leseintervall.

Allgemein

Einstellung	Bedeutung
Leseintervall	Zykluszeit, in der konfigurierte Sensoren abgefragt werden
Dauer der aktuellen Abfrage	Laufzeit der aktuellen Sensorabfrage

Wenn die Lesedauer das konfigurierte Leseintervall überschreitet, kann die Abfrage nicht im gewünschten Zyklus abgeschlossen werden. In diesem Fall sollten Verkabelung, Sensoranzahl und Intervall geprüft werden.

Sensoren

Die Sensorliste zeigt Nummer, Adresse, Typ, Bezeichnung, Vorlage, aktuellen Wert und den Zeitpunkt der letzten Aktualisierung. Konfigurierte Sensoren können bearbeitet oder entfernt werden.

Sensor bearbeiten

Über die Bearbeitungsaktion am Ende einer Sensorzeile wird der Detaildialog des jeweiligen Sensors geöffnet.

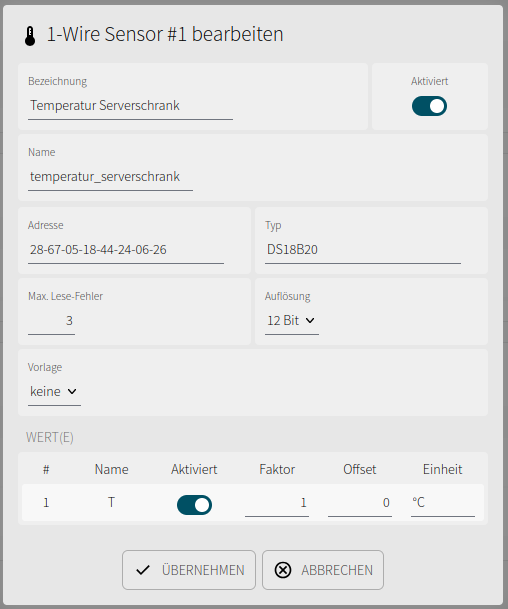

Detaildialog eines 1-Wire-Sensors mit Adresse, Typ, Auflösung und Einstellungen des Messwerts

Einstellung	Bedeutung
Bezeichnung	Lesbarer Name des Sensors in der Weboberfläche
Aktiviert	Schaltet die Abfrage des Sensors ein oder aus
Name	Technischer Name des Sensors
Adresse	Eindeutige Hardwareadresse des 1-Wire-Geräts
Typ	Erkannter oder ausgewählter Sensortyp
Max. Lese-Fehler	Anzahl tolerierter Lesefehler, bevor der Sensor als fehlerhaft bewertet wird
Auflösung	Messauflösung des Sensors; eine höhere Auflösung kann die Abfragedauer erhöhen
Vorlage	Optionale Vorlage für die Konfiguration der Sensorwerte

Im Bereich Wert(e) werden die einzelnen Messwerte des Sensors konfiguriert:

Einstellung	Bedeutung
Name	Technischer Name des Messwerts, beispielsweise `T` für Temperatur
Aktiviert	Schaltet die Verarbeitung des Messwerts ein oder aus
Faktor	Multipliziert den gelesenen Rohwert
Offset	Wird nach der Multiplikation zum Wert addiert
Einheit	Einheit für Anzeige und Weiterverarbeitung

Die Skalierung erfolgt nach dem Schema Wert = Rohwert × Faktor + Offset.

Sensoren entdecken

Die Schaltfläche Entdeckung starten scannt den 1-Wire-Bus und listet gefundene Geräte auf. Erkannte Sensoren können anschließend in die Konfiguration übernommen und mit einer Bezeichnung versehen werden.

Hinweise

Unterstützte Sensoren und Verkabelungshinweise sind unter Elektrischer Anschluss beschrieben.

Messwerte werden für die weitere Verarbeitung über Datenpunkte abgebildet. Die lokale Logik reagiert daher auf Datenpunkt-Ereignisse und nicht direkt auf einzelne 1-Wire-Sensoren.
