Modbus

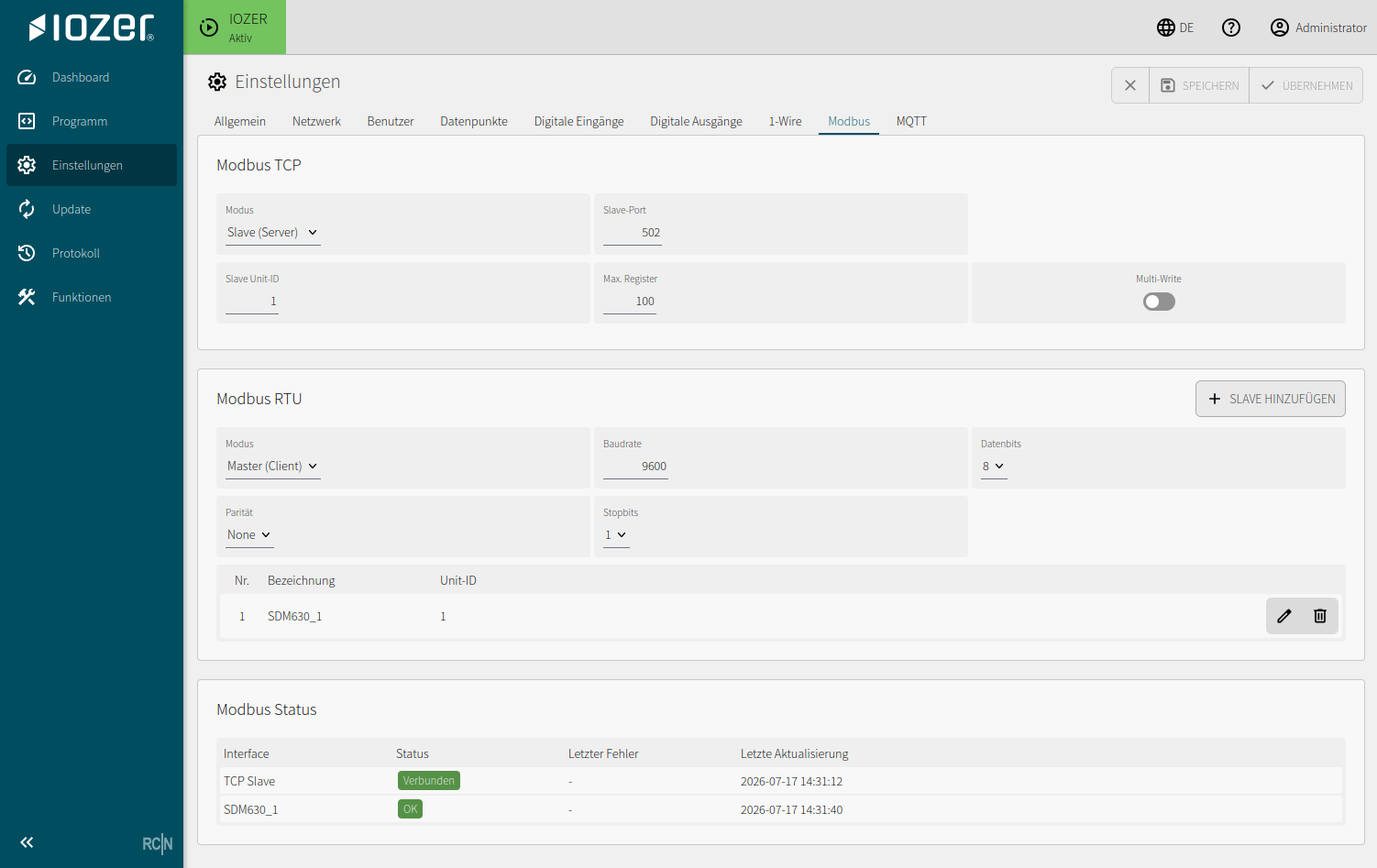

Die Registerkarte Modbus konfiguriert Modbus TCP und Modbus RTU. Beide Bereiche können je nach Anwendung als Master oder Slave betrieben oder deaktiviert werden.

Modbus TCP

Einstellung	Bedeutung
Modus	Deaktiviert, Master (Client) oder Slave (Server)
Slave-Port	TCP-Port für den Slave-Betrieb, standardmäßig `502`
Slave Unit-ID	Unit-ID des IOZER basic im Slave-Betrieb
Max. Register	Anzahl der im Slave-Betrieb bereitgestellten Register
Multi-Write	Erlaubt Schreiboperationen über mehrere Register

Im Master-Betrieb werden TCP-Verbindungen mit Bezeichnung, Host, Port, Unit-ID, Timeout und Wiederholungen verwaltet.

Im Slave-Betrieb werden die in den Datenpunkten konfigurierten Modbus-TCP-Ziele als Holding-Register bereitgestellt. Die Registeradressen werden im IOZER basic 0-basiert eingegeben. Bei Max. Register 100 reicht der gültige Adressbereich daher von 0 bis 99.

Modbus RTU

Einstellung	Bedeutung
Modus	Deaktiviert, Master (Client) oder Slave (Server)
Baudrate	Übertragungsgeschwindigkeit auf RS485
Datenbits, Parität, Stopbits	Serielle Kommunikationsparameter
Slave Unit-ID	Unit-ID im Slave-Betrieb
Max. Register	Anzahl bereitgestellter Register
Multi-Write	Erlaubt Schreiboperationen über mehrere Register

Im Master-Betrieb werden die angeschlossenen RTU-Slaves mit Bezeichnung und Unit-ID verwaltet. Die zu lesenden oder zu schreibenden Register werden über die Datenquellen und Datenziele der Datenpunkte zugeordnet.

Status

Der Modbus-Status zeigt Interface, aktuellen Status, letzten Fehler und letzte Aktualisierung. Diese Ansicht ist bei Inbetriebnahme und Fehlersuche besonders wichtig.

Modbus-Werte werden für die lokale Logik über Datenpunkte abgebildet. Anschluss- und RS485-Hinweise sind unter Elektrischer Anschluss beschrieben.
