Digitale Eingänge

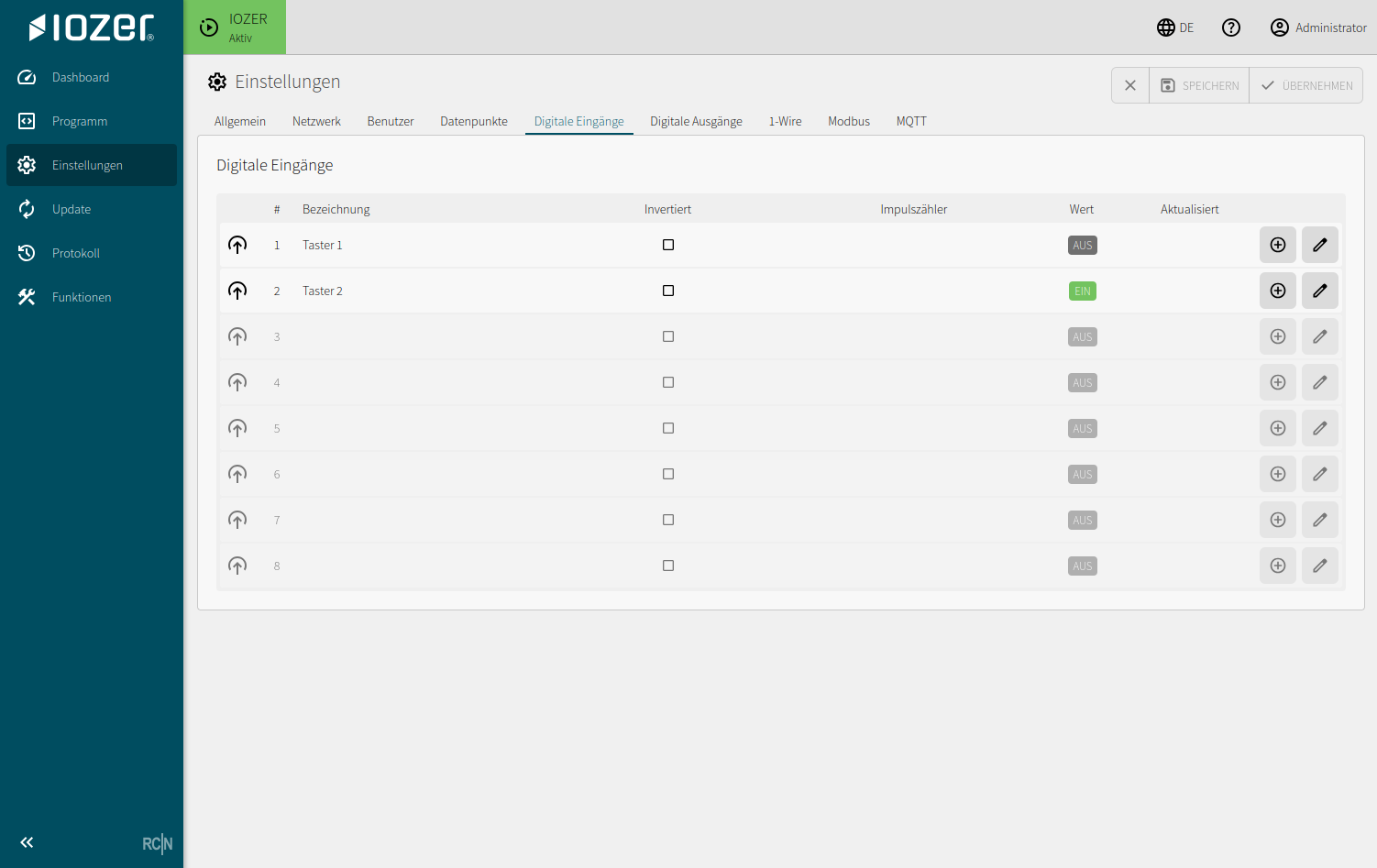

Die Registerkarte Digitale Eingänge konfiguriert die lokalen Eingangskanäle.

Tabelle

Spalte	Bedeutung
#	Physischer Eingangskanal
Bezeichnung	Lesbare Bezeichnung des Eingangs
Invertiert	Kehrt die logische Auswertung des Eingangssignals um
Impulszähler	Aktiviert die Zählfunktion für Eingangspulse
Wert	Aktueller logischer Eingangswert
Aktualisiert	Alter und Zeitpunkt der letzten Aktualisierung

Eingang bearbeiten

Über die Bearbeitungsaktion am Ende einer Tabellenzeile wird der Detaildialog des jeweiligen Eingangs geöffnet.

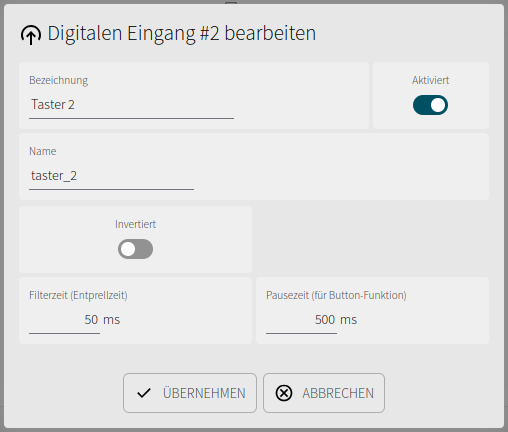

Detaildialog eines digitalen Eingangs mit Aktivierung, Invertierung, Entprellzeit und Pausenzeit

Einstellung	Bedeutung
Bezeichnung	Lesbarer Name des Eingangs in der Weboberfläche
Aktiviert	Schaltet die Verarbeitung des Eingangskanals ein oder aus
Name	Technischer Name für Datenpunkte und lokale Logik
Invertiert	Kehrt den ausgewerteten logischen Eingangszustand um
Filterzeit (Entprellzeit)	Unterdrückt kurze Signalwechsel, beispielsweise durch prellende mechanische Kontakte
Pausenzeit (für Button-Funktion)	Legt die Pause zwischen zwei Auswertungen der Button-Funktion fest

Verwendung

Für die Verwendung eines digitalen Eingangs muss ein Datenpunkt angelegt werden. Der Eingang wird dabei als Datenquelle des Datenpunkts konfiguriert. Programmlogik und Schnittstellen greifen anschließend auf den Datenpunkt zu und nicht direkt auf den Hardwarekanal.

Typische Anwendungen:

Taster und Schalter
Stör- oder Freigabekontakte
Zählerimpulse
Betriebs- oder Rückmeldesignale

Elektrische Anschlussdetails sind unter Elektrischer Anschluss beschrieben.
